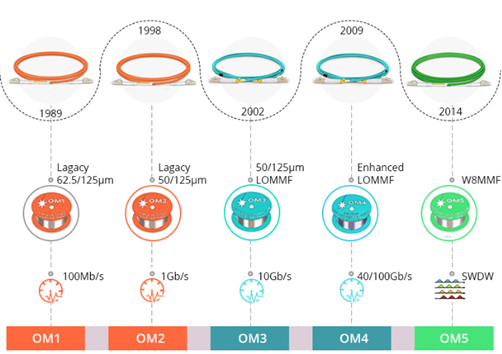

1. Fibres Multimodes : OM1, OM2, OM3, OM4, OM5
|
Type
|
Couleur gaine
|
Diamètre du cœur
|
Bande passante (MHz·km)
|
Distance max. (10 Gb/s)
|
Utilisation principale
|
|
OM1 |
Orange |
62,5 µm |
200 à 850 nm |
33 m |
Réseaux anciens, courtes distances |
|
OM2 |
Orange |
50 µm |
500 à 850 nm |
82 m |
Réseaux locaux, courtes distances |
|
OM3 |
Aqua |
50 µm |
2000 à 850 nm |
300 m |
Data centers, 10/40 Gb/s |
|
OM4 |
Aqua/Violet |
50 µm |
4700 à 850 nm |
400 m |
Data centers, 40/100 Gb/s |
|
OM5 |
Vert citron |
50 µm |
4700 à 850 nm, optimisée pour 850-950 nm |
400 m (10 Gb/s), 150 m (100 Gb/s) |
Data centers, multiplexage (SWDM) |
À retenir :
- Les fibres OM1 et OM2 sont de plus en plus remplacées par OM3, OM4 et OM5, qui offrent de meilleures performances pour les hauts débits et les longues distances en environnement local (LAN, data center).
- OM5 est conçue pour le multiplexage de longueurs d’onde (SWDM), permettant d’augmenter la capacité sur une seule fibre.
2. Fibres Monomodes : OS1, OS2
|
Type
|
Couleur gaine
|
Diamètre du cœur
|
Atténuation max. (dB/km)
|
Distance max. (10 Gb/s)
|
Utilisation principale
|
|
OS1 |
Jaune |
9 µm |
1,0 à 1310/1550 nm |
10 km |
Réseaux intérieurs, campus |
|
OS2 |
Jaune |
9 µm |
0,4 à 1310/1550 nm |
40 km et + |
Réseaux extérieurs, backbone longue distance |
À retenir :

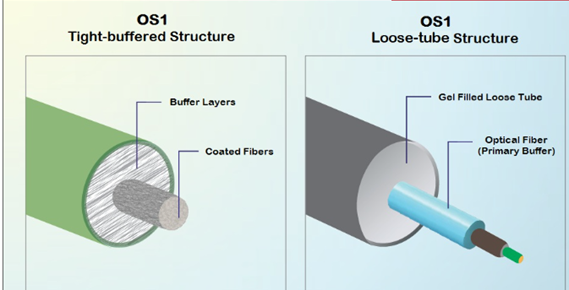

- OS1 : pour l’intérieur des bâtiments, gaines serrées, distances modérées.
- OS2 : pour l’extérieur, gaines libres, très faible atténuation, idéale pour les longues distances (réseaux métropolitains, liaisons interurbaines).
3. Résumé visuel
- OM1/OM2/OM3/OM4/OM5 = Multimode (cœur plus large, plusieurs modes de lumière, distances plus courtes, coûts moindres pour le LAN)
- OS1/OS2 = Monomode (cœur très fin, un seul mode de lumière, distances très longues, idéal backbone et opérateurs)
4. Conseils de choix
- Pour un réseau local (LAN, data center) : OM3, OM4 ou OM5 selon les besoins de débit et d’évolutivité.
- Pour des liaisons longues distances ou backbone : OS2.
- Pour des installations anciennes ou des équipements limités : OM1 ou OM2, mais à éviter pour les nouveaux projets.
