Plateforme compacte de test et de mesure optique pour le laboratoire et la production.

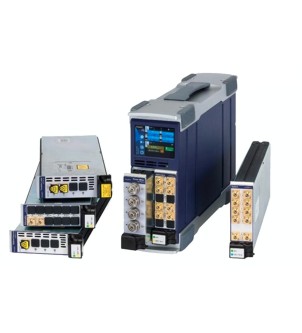

Le châssis compact 2U MAP-220C est une version à deux slots compatibles avec l'ensemble des modules de la catégorie MAP.

Existe également en version 3 slots, et 8 slots sous le format MAP-300.

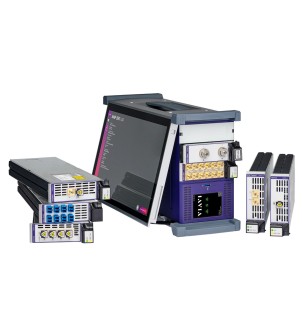

Plateforme modulaire complète de test et de mesure optique pour le laboratoire et la production.

Système de test et de mesure optique de troisième génération, optimisé pour le développement et la fabrication de technologies de communication optique dans un format compact.

Applications

• Utilisation générale en laboratoire R&D de fibre optique
• Automatisation des essais de fabrication/production
• Test DWDM/WSS
• Connectivité IL/RL
• Mélangeur de polarisation et OSNR

 N'hésitez pas à demander une démonstration de ce produit via le formulaire de contact ci-dessous.

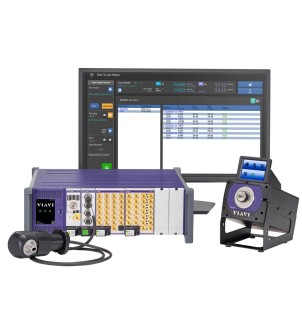

Module pour application de test de composants passifs (PCT) destiné à la plateforme MAP.

Module de mesure de perte d’insertion/perte de retour monomode et multimode entièrement conforme à la norme EF pour utilisation avec les plateformes de test MAP-Series de VIAVI.

N'hésitez pas à demander une démonstration de ce produit via le formulaire de contact ci-dessous.

- Fournit toutes les solutions de switch optique, indépendamment du débit de données et du format de transmission.

- Offre un impact minimal sur la plage de mesure dynamique, quel que soit la taille de la commutation, avec une faible perte pour toutes les configurations de 1x2 à 1x176.

- L'interface flexible à distance SCPI permet aux utilisateurs de programmer la commutation à l'aide des commandes de style MAP-200 ou de maintenir la compatibilité ascendante avec les commutateurs optiques de la série VIAVI SB/SC standard de l'industrie.

- Garantit une PDL ultra-faible de 0,04 dB et une répétabilité de ±0,005 dB pour minimiser les incertitudes de mesure sur les versions à entrée unique.

- La nouvelle option PTRIM simplifie le dépannage et mesure la puissance en ligne jusqu'à 20 dB pour une perte programmable grossière sur un port connecté.

- Les configurations d'entrée 1C, 2D (duplex) et 2E permettent des architectures économiques qui réduisent le nombre de commutateurs requis.

Le laser à réflecteur de Bragg (DBR) accordable à plateforme multiple (série MAP) (mTLG-C2) est un laser accordable de nouvelle génération qui est idéal pour les tests DWDM qui nécessitent de changer la longueur d'onde à la demande sur les bandes C et L avec Espacement de 50 GHz

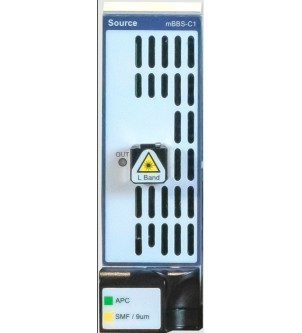

Module LightDirect de source optique de large bande à émissions amplifiées de 100 mW pour plateforme de série MAP.

La source optique de large bande MAP (mBBS-C1) offre une sortie d’émissions spontanées amplifiées (ASE) ultra stable, aplanie au niveau du spectre, et une densité très élevée sur les bandes C et L étendues.

Design d’amplificateur optimisé pour une utilisation sur travaux système pour les modules de test optique LightDirect dédiés aux plateformes de série MAP

Les amplificateurs à fibre dopée à l’erbium (mEDFA-C1) de la série MAP sont conformes à certaines des spécifications optiques les plus exigeantes, notamment une version à faible facteur de bruit, d’un bruit de <3,7 dB. Des versions DWDM, à haute puissance et de bande L, sont également disponibles.

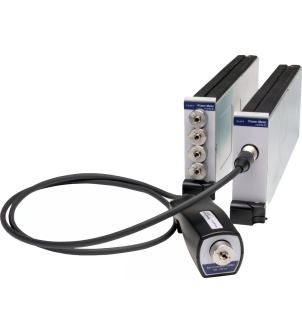

Photomètre optique InGaAs et Si pour MAP.

Modèle optique de troisième génération qui propose une gamme de configuration à monter sur le MAP directement, ou avec une tête déportée.

Disponible avec 1, 2 ou 4 entrées par module, conçu avec 4 plages de performances uniques.

Concernant la tête à distance, elle est disponible en tant que variante de haute performance et en variante spécialement conçue pour être utilisée avec les systèmes MAP-PCT, les têtes à distance intégrées offrent un lancement à 90º et une géométrie sphérique idéale pour une répétabilité maximale

Module LightDirect pour atténuateur optique de grade métrologique destiné à la plateforme MAP.

Module atténuateur haute résolution à large bande idéal pour les applications comme les systèmes analogiques et les systèmes numériques à débit binaire élevé.

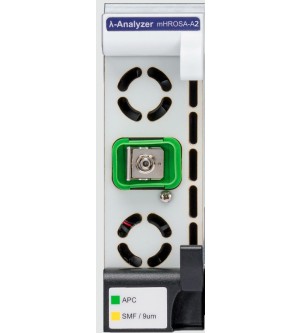

Module pour mesure multi-longueurs d'onde et analyseur de spectre optique haute résolution (OSA) intégré à la plateforme MAP.

Ce module combine des performances de résolution sub-GHz et une modularité compacte dans une cassette à un seul emplacement.

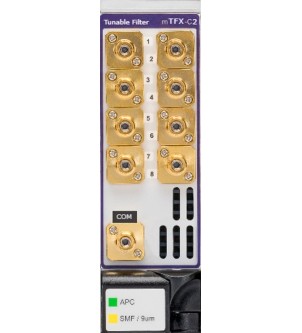

Module LightDirect de filtre accordable de longueur d'onde 100G+ pour la plateforme MAP Series.

Le module de filtre accordable multiport MAP (mTFX-C1) simplifie considérablement la gestion des signaux de test pour les interfaces de prochaine génération 100 G+, les sous-systèmes et les tests de systèmes.

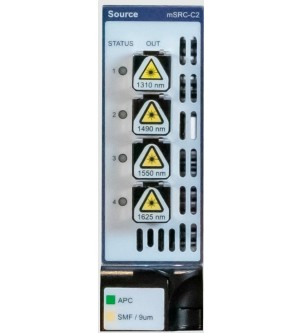

Gamme de modules de sources optiques (DFB, FP, LED, SLED) pour la plateforme MAP.
Les sources optiques polyvalentes MAP (mSRC-C2) sont des émetteurs à longueur d’onde fixe couplés en fibre, couvrant les principales bandes de longueurs d’onde des télécommunications et des transmissions de données : 850, 1300, 1310, 1490, 1550 et 1625 nm.

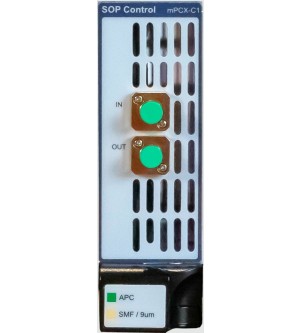

Module de scrambler, contrôleur et stabilisateur de polarisation haute vitesse pour la plateforme MAP.

Le module de contrôle de polarisation MAP (mPCX-C1) offre des fonctions de brouillage, de contrôle et de stabilisation de la polarisation, pour des applications telles que la dépolarisation temporelle, les tests d'interfaces cohérentes 100G+ ainsi que la stabilisation et le suivi de conditions spécifiques d’état de polarisation (SOP).

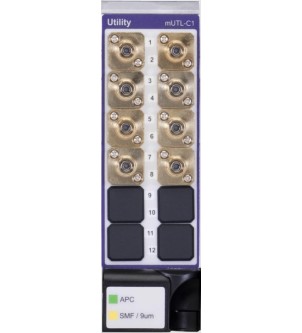

Module LightDirect de gestion simplifiée des tests de composants pour la plateforme MAP Series
Le module utilitaire passif MAP, mUTL-C1, intègre une gamme de composants optiques passifs tels que des coupleurs, des splitters, des modules Mux/Demux et des filtres passe-bande, afin de faciliter leur intégration dans des systèmes de test automatisés.
