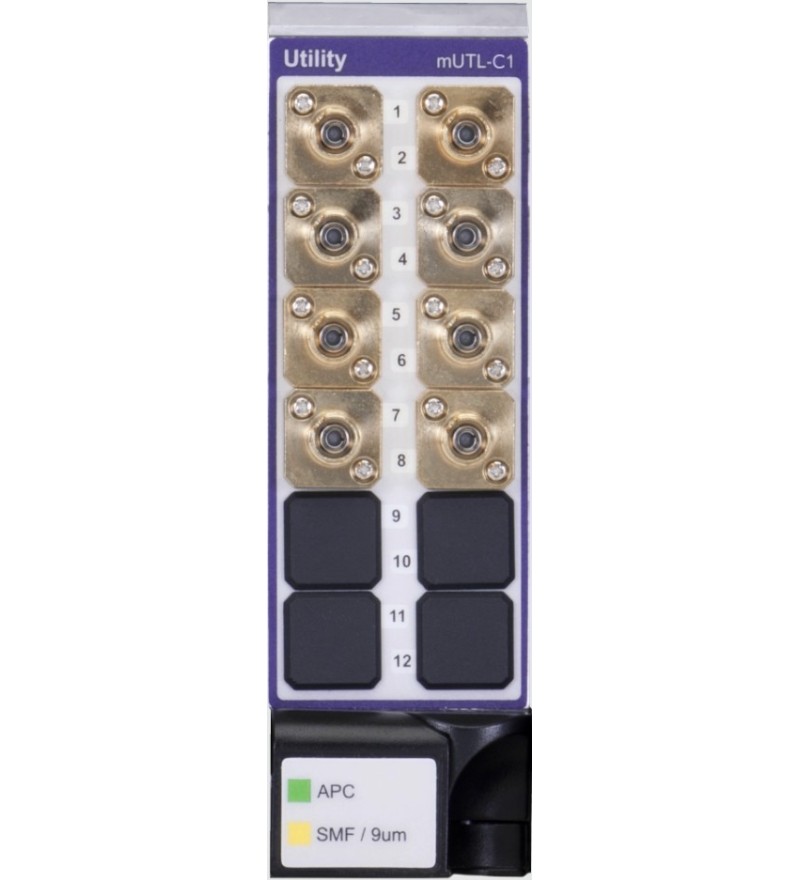

Le module utilitaire passif mUTL-C1 de la plateforme Multiple Application Platform (MAP) est conçu pour simplifier l’intégration mécanique de composants optiques passifs dans de grands systèmes de test automatisés. Il propose une variété de dispositifs passifs, notamment des coupleurs optiques monomodes et multimodes, des modules Mux/Demux pour les interfaces Ethernet 40G et 100G, un filtre quad longueurs d’onde pour le façonnage du spectre ASE, ainsi qu’une version « bulkhead uniquement » pour le montage mécanique de composants fournis par l’utilisateur. Tous les modules sont disponibles avec six types de connecteurs optiques au choix.

Points forts

• Intégration mécanique robuste de coupleurs, splitters et composants mux/demux dans des environnements de test intégrés.

• Conception compacte avec 12 connecteurs bulkhead permettant l’intégration de jusqu’à quatre coupleurs à 3 ports.

• Versions bulkhead disponibles pour montage de composants personnalisés.

• Options en version monomode ou multimode.

• Les composants multimodes sont transparents au mode.

• Idéal pour les tests par voie individuelle sur des signaux WDM conformes aux formats Ethernet nouvelle génération tels que le 100GE.

Applications

• Automatisation des tests en communications photoniques.

• Raccordement en ligne pour mesures de puissance et de spectre.

• Branches de référence de puissance pour tests de composants passifs.

• Répartition de signaux pour applications de tests parallèles.
