Le module de photomètre optique (mOPM-C1) de la plateforme à applications multiples (MAP) est un photomètre de seconde génération offrant une grande variété de configurations de panneaux et de têtes distantes pour la plateforme MAP de VIAVI.

La série MAP est la première plateforme de couche photonique et de fabrication conforme LXI (extensions LAN pour instrumentation). Elle garantit une connectivité Ethernet à pleine puissance, et une facilité d’utilisation des pilotes d’instruments virtuels interchangeables (IVI) pour les environnements de tests optiques. La densité et les possibilités de configuration leader du marché du système MAP permettent aux ingénieurs de test de se conformer aux exigences applicatives spécifiques dans le format le plus compact possible.

Le module de photométrie optique MAP élargit les capacités de mesure de puissance optique de la série MAP en offrant trois niveaux de performance optique disponibles pour les configurations de panneaux et de têtes distantes, avec 1, 2 ou 4 entrées par module.

Performances optiques

Les quatre niveaux de performance sont basés sur des détecteurs d’arséniure de gallium et d’indium (InGaAs), et conviennent aux applications utilisant des fibres monomode (SM) ou multimode (MM). La cinquième variante est basée sur un détecteur de silicone (Si) pour fournir une réponse plus stable dans la plage de 800 à 1000 nm. La réponse du détecteur varie selon la longueur d’onde de la lumière incidente. Toutes les versions garantissent une haute précision, une haute linéarité et une perte de polarisation dépendante (PDL) extrêmement faible. Les niveaux de haute et ultra-haute performance se caractérisent par une stabilisation thermique améliorée. La plage de longueur d’onde est ainsi améliorée, avec une plage dynamique de 90 dB pour le niveau de haute performance et de 110 dB pour le niveau de ultra haute performance. Le niveau haute puissance porte la capacité de mesure de haute puissance à +27 dBm.

Fonctionnalités principales

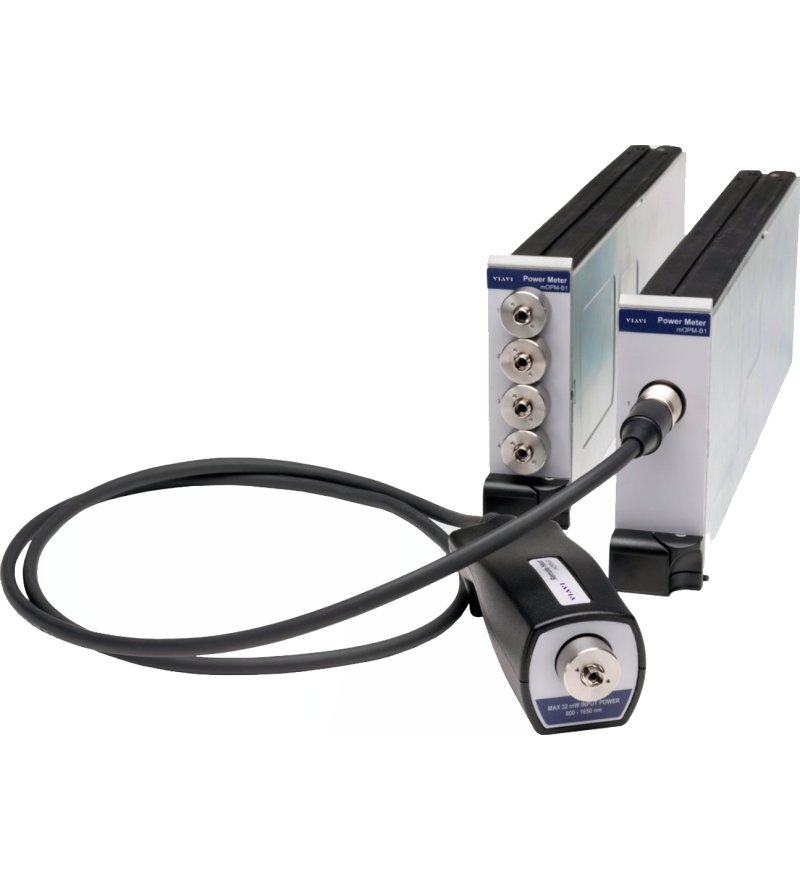

• Configuration de panneaux ou de tête distante
• Configurations à canaux unique, double ou Quad disponibles
• Taux d’échantillonnage de 250 kHz pour les applications de haut débit
• Plage de longueur d’onde opérative : 750 à 1 700 nm
• Plage dynamique de 110 dB et option de haute puissance disponible
• Puissance d’entrée maximale disponible jusqu’à 27 dB
• Compatibilité avec les fibres optiques multimodes et monomodes
• Capacité de stockage jusqu’à 100 000 points de données par canal
