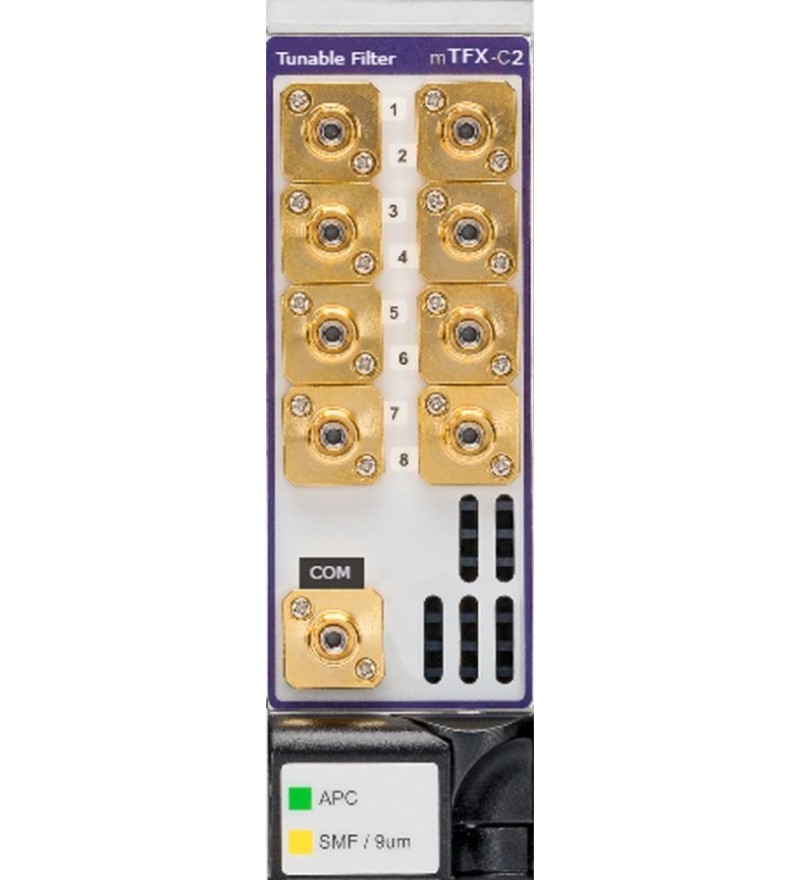

Le mTFX est un instrument modulaire Ethernet ou GPIB, qui peut être directement géré depuis votre système d'automatisation basé sur PC. Il élimine la nécessité de réutiliser la technologie des réseaux optiques ou d'utiliser des bibliothèques complexes avec des cartes d'interface spécialisées.

Basé sur la technologie de cristaux liquides sur silicium (LCOS) de nouvelle génération, le mTFX est bien plus qu'un simple filtre accordable. Il combine des fonctions d'atténuateur variable, de commutateur, de photomètre et de multiplexeur DWDM pour simplifier considérablement les tests photoniques des interfaces cohérentes, des amplificateurs et des systèmes DWDM. Grâce à la technologie TrueFlex™, les filtres sont continuellement accordables en longueur d'onde centrale et en bande passante, sans être limités à la grille ITU. Il est possible de créer plusieurs chemins de longueur d'onde parallèles sans perturber les connexions déjà établies, le tout avec une résolution sub-GHz. Les spécifications de pointe en matière de pertes et de rejet hors bande garantissent un minimum de perturbations sur vos signaux de test.

Avec le mTFX, vous obtenez les bonnes longueurs d'onde au bon port de test avec la bonne puissance — rapidement — et vous pouvez isoler, ajuster, gérer et acheminer toute longueur d'onde ou groupe de longueurs d'onde grâce à une interface graphique simple et intuitive et/ou des commandes distantes basées sur SCPI.

Points forts

• Filtre accordable avec ajustement de la bande passante de 16 à 5100 GHz avec une résolution de 0,5 GHz

• Faibles pertes (<5,5 dB), couverture étendue de la bande C continue avec une précision de longueur d'onde de ±3,5 GHz

• Jusqu'à 120 filtres indépendants pour la bande L et 180 filtres indépendants pour la bande C, chacun avec une atténuation et une affectation de port de sortie indépendantes

• De nouveaux filtres peuvent être ajoutés et retirés sans perturber les connexions existantes

• Option de photomètre interne avec des algorithmes automatisés de recherche de pics simples et multiples

• Fonction de suivi de pic automatisée sans perte de puissance transmise

• Interfaces de contrôle rapides et simples via GUI et SCPI pour la génération de filtres

• Licence logicielle optionnelle pour activer jusqu'à 8 ports de sortie

• La bande C est proposée dans une cassette à un seul emplacement et la bande L dans une cassette à deux emplacements

Applications

• Automatisation des tests de communication photonique

• Tests d'interfaces cohérentes 100 G+

• Émulation de nœud ROADM

• Extraction ou insertion de signaux lors des tests de systèmes DWDM

• Gestion du spectre de gain des amplificateurs et génération de ton de charge

• Mesures OSNR
