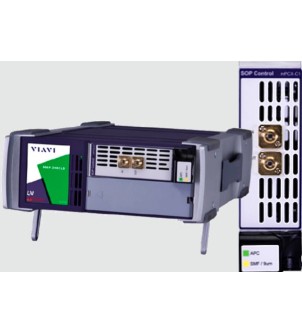

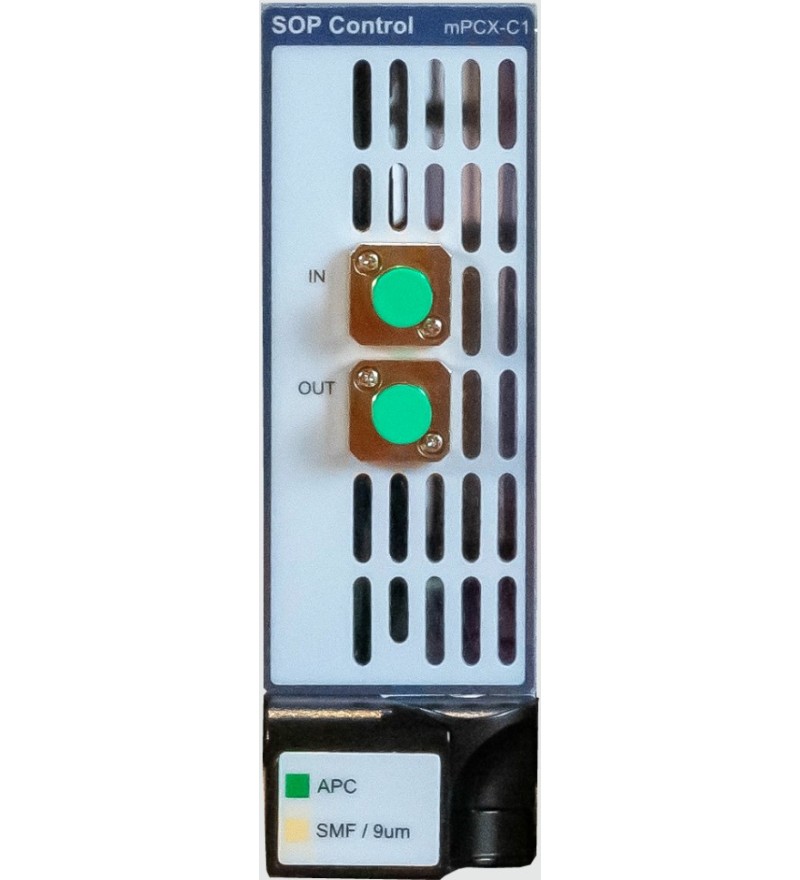

Le module de contrôle de polarisation MAP (mPCX-C1) de la plateforme Multiple Application Platform (MAP) est un module compact à simple cassette, intégrant un scrambler, un contrôleur et un stabilisateur de polarisation à haute vitesse. Basé sur la technologie Lithium-Niobate, ce module utilise des lames d’onde électro-optiques offrant un temps de réponse adapté aux applications les plus exigeantes en matière de gestion de polarisation.

Avec l’essor des formats de modulation cohérente et des systèmes multiplexés en polarisation, la compréhension de l’interaction entre l’état de polarisation des signaux et la fibre monomode est devenue cruciale. Le mPCX-C1 a été conçu pour permettre ce type de tests, aussi bien en laboratoire qu’en environnement de production.

Points forts

• Scrambler de polarisation haute vitesse, avec fréquence programmable de 1,00 rad/s à 3,00 Mrad/s

• Fonctionnement en bande C/L, O et bande complète, avec pertes d’insertion inférieures à 3 dB

• Brouillage uniforme par conception, indépendant de l’état de polarisation en entrée

• 6 modes de brouillage avancés, dont Rayleigh, Aléatoire et Anneau

• Fonction de stabilisation de polarisation et de retour à un état défini, via une boucle de rétroaction SOP propriétaire

• Contrôle manuel de la polarisation via lames d’onde classiques

Applications

• Automatisation des tests de communications photoniques

• Tests d’interfaces cohérentes 100G+

• Dépolarisation temporelle pour les mesures de pertes, de gain et de PDL min/max

• Stabilisation et suivi d’un état de polarisation cible
